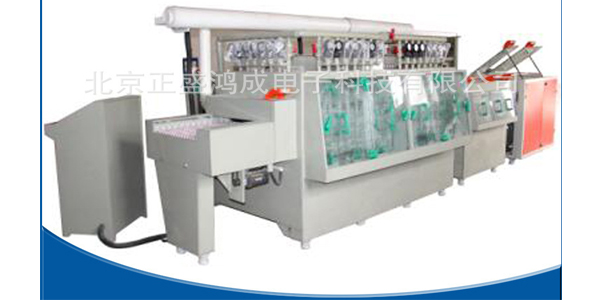

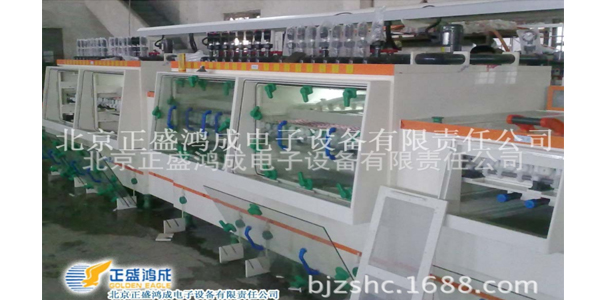

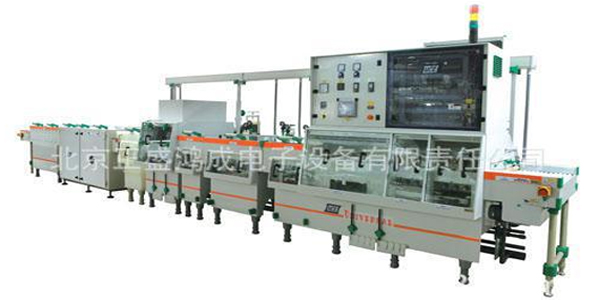

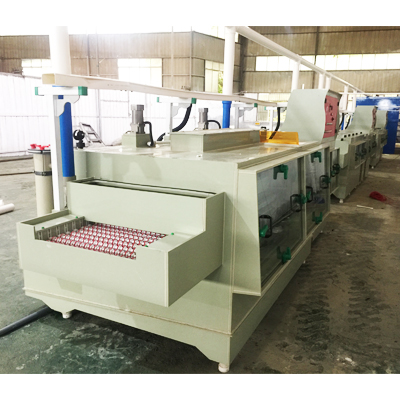

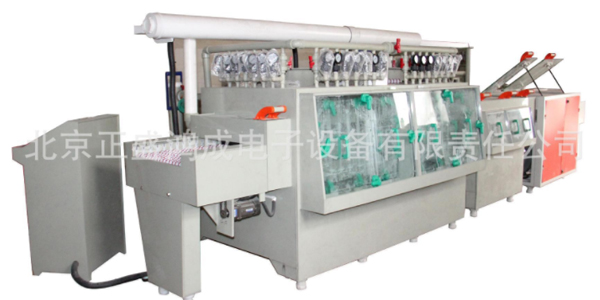

显影清洗烘干线

（可根据客户需求定制，厂家直销，质量保证，可考察，价格从优）

另：

1、我公司免费提供全套工艺技术培训，保证用户快速投产。

2、提供全套PCB单面板、双面板线路板制板生产线。

3、我公司生产PCB双面板生产设备，工艺流程如下：

双面覆铜箔板 -->下料 --> 冲钻基准孔 --> 数控钻孔 --> 检验 --> 去毛刺 -->化学镀薄/厚铜 --> 检验 --> 刷板 -->贴膜或网印 -->烘干--> 曝光-->显影--> 检验修板 --> 图形电镀线（图形电镀Cn十Sn／Pb) --> 去膜或网印膜 -->检验修板 -->蚀刻 --> 退铅锡 --> 检测（电气通断检测） --> 清洗 -->印阻焊图形 --> 插头镀镍镀金 -->插头贴胶带 --> 热风整平（喷锡）--> 清洗 --> 网印标记符号 --> 固化干燥-->外形加工 -->清洗干燥 --> 成品检验 --> 包装 --> 成品。

技术参数：

设备型号： GE-XY-6
功 率： 13.5KW/380V/50HZ
工作宽度： 650mm
工作高度： 850mm (+/－50mm 可调)
工件厚度： 0.2~3.2mm
工作温度： 27~45 ℃
显 影 泵： 4KW*2台
水 洗 泵 1.1KW*2台
加 热 管： 3KW*2根
冷 却 管： 一组钛管
冷/热鼓风机： 950W/950W
机器尺寸： 6100*1740*1700

工艺流程：入料（450mm）--显影（2000mm）--压力水洗（1000mm）--市水洗（500mm）-冷风干燥（500mm）--热风烘干（1000mm）--出料(450mm)

设备说明：
1． 平稳可靠的传送系统，特制的软质传送滚轮，避免了工件表面划伤。
2． 设计两种轴距机型，以适应大小薄厚不同工件生产需要。
3． 特殊的喷管设计，安装快开分离式喷嘴，使显影效果更均匀，维修清洗更方便。
4． 集成式排气、排水放液系统，改善了工作环境。
5． 串级高压循环水洗，使工件表面光亮清洁，降低了耗水量。
